Flange solto

Com base em diferentes meios de ligação entre os flanges e tubos, flange pode ser dividido em 5 tipos principais, que são flange com pescoso, flange roscado, flange com encaixe para solda, flange solto, e flange sobreposto. Entre eles, o flange solto é uma combinação dos dois tipos de flanges.

Processos industriais
Forjamento de matriz, usinagem

Indústrias atendidas
Geração de energia, petróleo, gás natural, produtos químicos, construção naval, aquecimento, fabricação de papel, metalurgia.

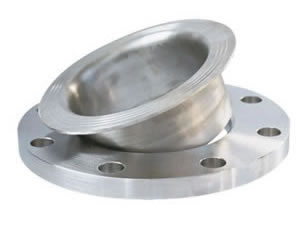

1. Flange solto (solda)

Tamanho
Flange solto: 3/8″～48″
DN10～DN1200

Pressão
Série Americana: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
Série Europeia: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40

Tipos de face de flange
Série Americana: Face plana (FF), Face elevada(RF), lingua (T), encaixe(G), Fêmea(F), macho(M), Face com anel de junção(RJ)
Série Europeia: Tipo A(Face plana), Tipo B(Face elevada), Tipo C(lingua), Tipo D(encaixe), Tipo E(Espigão), Tipo F(Recesso), Tipo G(O-anel espigão), Tipo H (O-anel de encaixe)

Materiais
Aço carbono: A105
Fusão de metais: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
Aço inoxidável: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H
Baixa temperatura do aço: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
Aço de alto desempenho: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70

Padrões
GB/T9112-2000
GB/T9118.1-2000 GB/T9118.2-2000
GB/T9120.1-2000 GB/T9120.2-2000 GB/T9120.3-2000
GB/T9122-2000
GB/T9124-2000
SH/T3406-1996
JB/T74-1994
JB/T75-1994
JB/T84-1994
JB/T85-1994
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007 EN1759-1-2004
BS1560-3.1-1989 BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
JIS B2220-2004

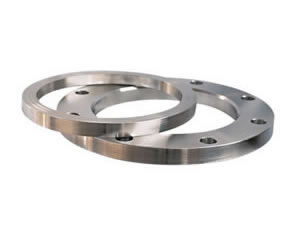

2.Flange solto (soldagem plana)

Tamanho
Flange solto: 3/8″～24″
DN10～DN600

Pressão
Série Americana: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
Série Europeia: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40

Tipos de face de flange
Série Americana: Face plana (FF), Face elevada(RF), lingua (T), encaixe(G), Fêmea(F), macho(M), Face com anel de junção(RJ)
Série Europeia: Tipo A(Face plana), Tipo B(Face elevada), Tipo C(lingua), Tipo D(encaixe), Tipo E(Espigão), Tipo F(Recesso), Tipo G(O-anel espigão), Tipo H (O-anel de encaixe)

Materiais
Aço carbono: A105
Fusão de metais: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
Aço inoxidável: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H
Baixa temperatura do aço: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
Aço de alto desempenho: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70

Padrões
GB/T9112-2000
GB/T9121.1-2000 GB/T9121.2-2000 GB/T9121.3-2000
GB/T9124-2000
SH/T3406-1996
JB/T74-1994
JB/T75-1994
JB/T83-1994
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007 EN1759-1-2004
BS1560-3.1-1989 BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
JIS B2220-2004

Ahadé um fabricante profissional de flange solto na China que se especializou na produção de vários tipos de acessórios para tubos industriais, incluindo tubos cotovelos, cruzetas, flanges com encaixe para solda, conecç]oes forjadasç tês e mais. Todos estes produtos estão em conformidade com as normas ISO9000, ISO14001, GB/T28001, Q/SY1002.1. Como resultado da sua elevada qualidade e preços baixos, os nossos produtos são procurados em muitos países, como Itália, Bélgica, Estados Unidos, Chile, Bolívia, Emirados Árabes Unidos, Brasil, Coréia do Sul, Índia, entre outros. Entre em contato conosco se precisar de algum deles.
